에어스프링
FT 816-40 DS
FT 816-40 DS — 시리즈 D 에어스프링 (최소높이 120mm · 설치공간 455mm · 스트로크 430mm)

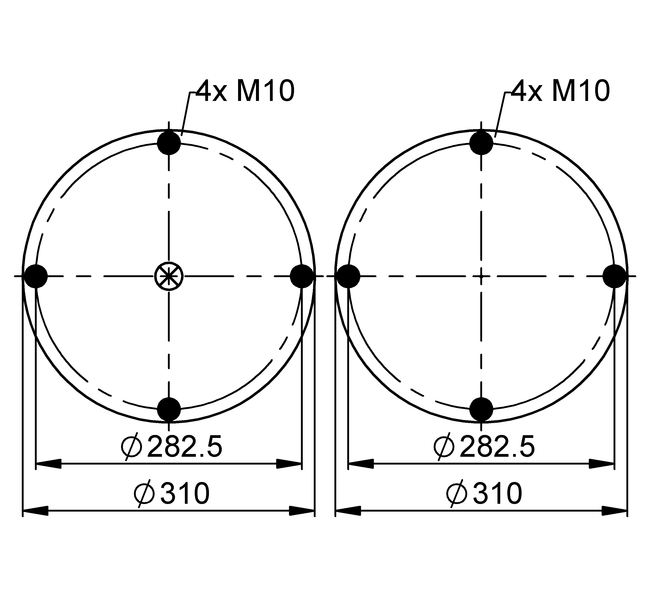

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 120
- 설치 소요 공간 (mm)
- 455
- 최대 스트로크 (mm)
- 430
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 450 mm | 16.1 | 21.8 | 27.6 | 33.8 | 40.2 | 46.8 | 43 |
| H 400 mm | 19.1 | 25.6 | 32.3 | 39.3 | 46.5 | 53.8 | 39 |
| H 350 mm | 21.5 | 28.8 | 36.2 | 44 | 51.9 | 60 | 35 |
| H 300 mm | 24.1 | 32.2 | 40.5 | 49.2 | 58.2 | 67.4 | 31 |
| H 250 mm | 27.1 | 36.3 | 45.5 | 55.2 | 65.1 | 75.2 | 27 |
| H 200 mm | 29.8 | 39.7 | 49.8 | 60.1 | 70.8 | 81.5 | 22 |
| H 150 mm | 31.4 | 41.8 | 52.3 | 63 | 73.8 | 84.8 | 18 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 68051 | |
| with dismountable plates | G1/2 | 68053 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
