에어스프링
FD 22-4 DI CR
FD 22-4 DI CR — 시리즈 D 에어스프링 (최소높이 65mm · 설치공간 95mm · 스트로크 45mm)

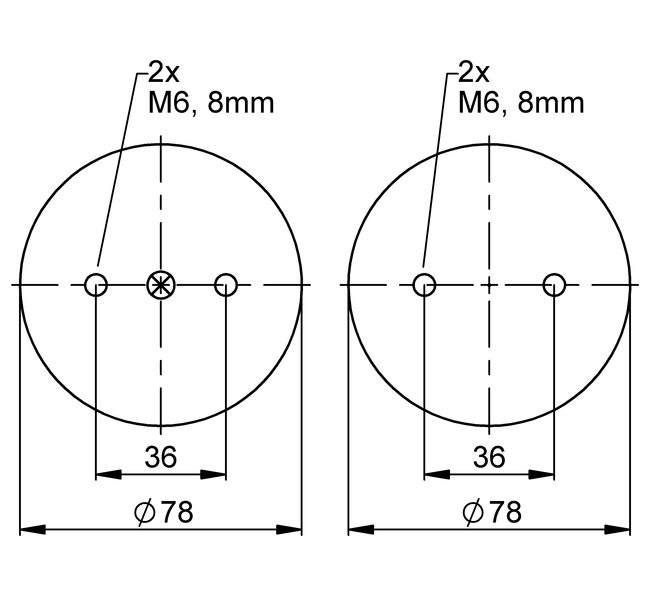

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 65
- 설치 소요 공간 (mm)
- 95
- 최대 스트로크 (mm)
- 45
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 0.7 | 0.9 | 1.1 | 1.4 | 1.6 | 1.9 | 0.2 |
| Spring rate c [N/mm] | 40 | 49 | 57 | 66 | 75 | 83 | 0.2 |
| Natural Frequency f0 [Hz] | 4.0 | 3.8 | 3.6 | 3.5 | 3.5 | 3.4 | 0.2 |
| Design height H: recommended 90mm, minimum 80mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 100 mm | 0.44 | 0.63 | 0.82 | 1.02 | 1.23 | 1.44 | 0.17 |
| H 90 mm | 0.66 | 0.91 | 1.15 | 1.39 | 1.65 | 1.9 | 0.16 |
| H 80 mm | 0.85 | 1.14 | 1.42 | 1.71 | 2 | 2.29 | 0.13 |
| H 70 mm | 1.02 | 1.35 | 1.68 | 2.01 | 2.35 | 2.7 | 0.1 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G1/4 | 69341 | CAD Data |
Properties
특성
- M6 · max. torque 5 Nm
- G1/4 · max. torque 15 Nm
