에어스프링
FD 110-15 CI
FD 110-15 CI — 시리즈 C 에어스프링 (최소높이 72mm · 설치공간 215mm · 스트로크 156mm)

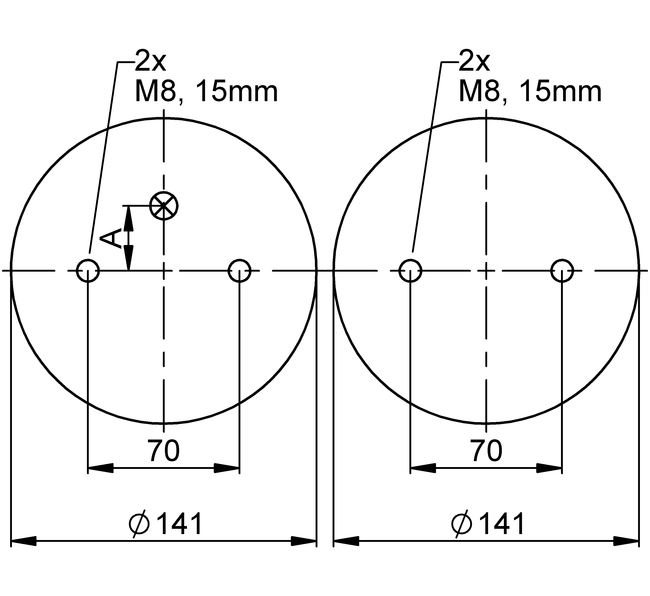

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 72
- 설치 소요 공간 (mm)
- 215
- 최대 스트로크 (mm)
- 156
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.4 | 4.7 | 5.9 | 7.1 | 8.3 | 9.6 | 2.7 |
| Spring rate c [N/mm] | 71 | 92 | 113 | 133 | 154 | 174 | 2.7 |
| Natural Frequency f0 [Hz] | 2.3 | 2.2 | 2.2 | 2.2 | 2.1 | 2.1 | 2.7 |
| Design height H: recommended 175mm, minimum 155mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 185 mm | 2.92 | 3.99 | 5.08 | 6.23 | 7.42 | 8.66 | 2.8 |
| H 165 mm | 3.75 | 5.08 | 6.43 | 7.82 | 9.25 | 10.7 | 2.5 |
| H 145 mm | 4.48 | 6.04 | 7.6 | 9.21 | 10.8 | 12.5 | 2.3 |
| H 125 mm | 5.07 | 6.8 | 8.55 | 10.3 | 12.1 | 13.9 | 2 |
| H 105 mm | 5.63 | 7.55 | 9.49 | 11.5 | 13.5 | 15.5 | 1.7 |
| H 85 mm | 6.17 | 8.26 | 10.3 | 12.5 | 14.6 | 16.8 | 1.4 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61193 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 61381 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 61382 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
