에어스프링
FS 200-10 CI
FS 200-10 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 265mm · 스트로크 89mm)

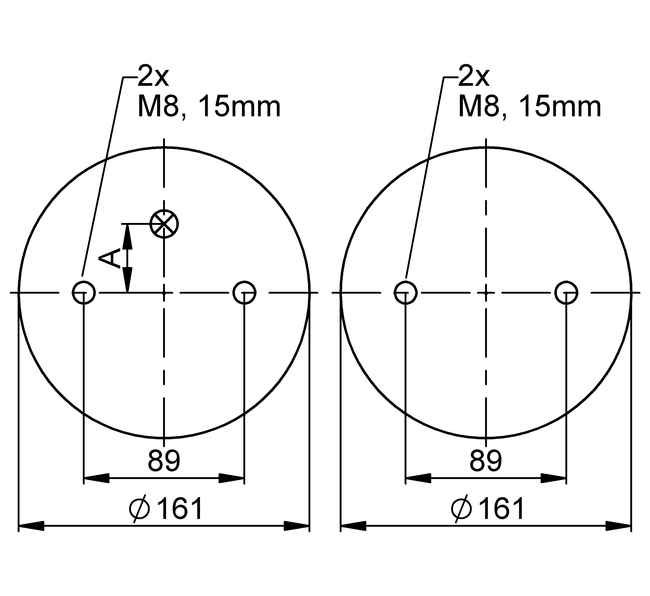

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 265
- 최대 스트로크 (mm)
- 89
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 6.1 | 8.2 | 10.4 | 12.6 | 14.8 | 17.2 | 2.9 |
| Spring rate c [N/mm] | 166 | 212 | 258 | 304 | 348 | 393 | 2.9 |
| Natural Frequency f0 [Hz] | 2.6 | 2.5 | 2.5 | 2.5 | 2.4 | 2.4 | 2.9 |
| Design height H: recommended 110mm, minimum 90mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 120 mm | 5.36 | 7.24 | 9.18 | 11.2 | 13.2 | 15.3 | 3.1 |
| H 110 mm | 6.09 | 8.21 | 10.4 | 12.6 | 14.8 | 17.2 | 2.9 |
| H 100 mm | 6.85 | 9.2 | 11.6 | 14 | 16.5 | 19 | 2.6 |
| H 90 mm | 7.37 | 9.88 | 12.4 | 15 | 17.7 | 20.3 | 2.4 |
| H 80 mm | 7.85 | 10.5 | 13.2 | 15.9 | 18.7 | 21.5 | 2.1 |
| H 70 mm | 8.36 | 11.2 | 13.9 | 16.8 | 19.7 | 22.6 | 1.8 |
| H 60 mm | 8.68 | 11.5 | 14.5 | 17.4 | 20.3 | 23.3 | 1.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/4 A = 44.5 mm excentrical | 60030 | CAD Data |
| with crimped plates and bumper | – | 2681047000 | |
| with crimped plates | G3/4 A = 38.1 mm excentrical | 2681045000 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 38.1 mm excentrical | 69695 | |
| rubber bellows only | – | 72850 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
