FD 330-30 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 355mm · 스트로크 283mm)

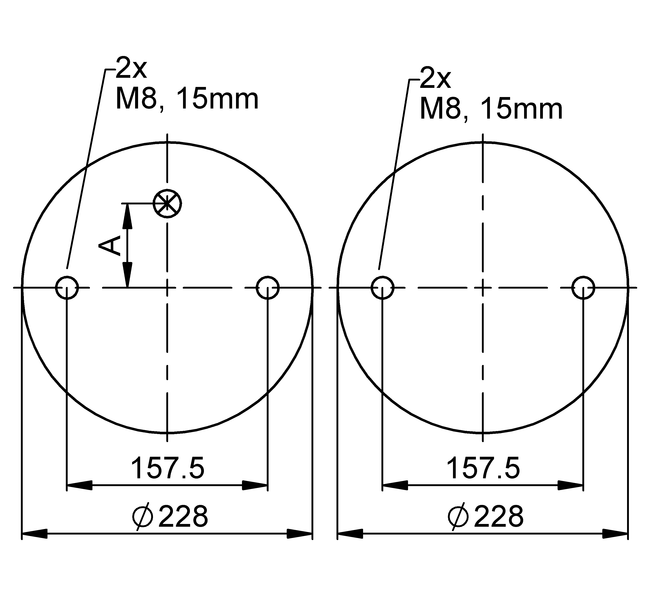

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 355
- 최대 스트로크 (mm)
- 283
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 300 mm | 9.8 | 13.1 | 16.7 | 20.3 | 24 | 27.7 | 14 |
| H 260 mm | 12.5 | 16.7 | 21 | 25.4 | 29.9 | 34.5 | 13 |
| H 220 mm | 14.6 | 19.4 | 24.4 | 29.4 | 34.5 | 39.6 | 12 |
| H 180 mm | 16.2 | 21.6 | 27 | 32.5 | 38.2 | 43.8 | 9.9 |
| H 140 mm | 17.6 | 23.4 | 29.3 | 35.2 | 41.3 | 47.2 | 7.8 |
| H 100 mm | 18.3 | 24.4 | 30.3 | 36.3 | 42.4 | 48.5 | 5.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60516 | |
| with crimped plates | G1 A = 66 mm excentrical | 60891 | CAD Data |
| with crimped plates | G1/4 A = 73 mm excentrical | 60417 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 73 mm excentrical | 69775 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
