에어스프링
FD 120-17 CI
FD 120-17 CI — 시리즈 C 에어스프링 (최소높이 75mm · 설치공간 230mm · 스트로크 155mm)

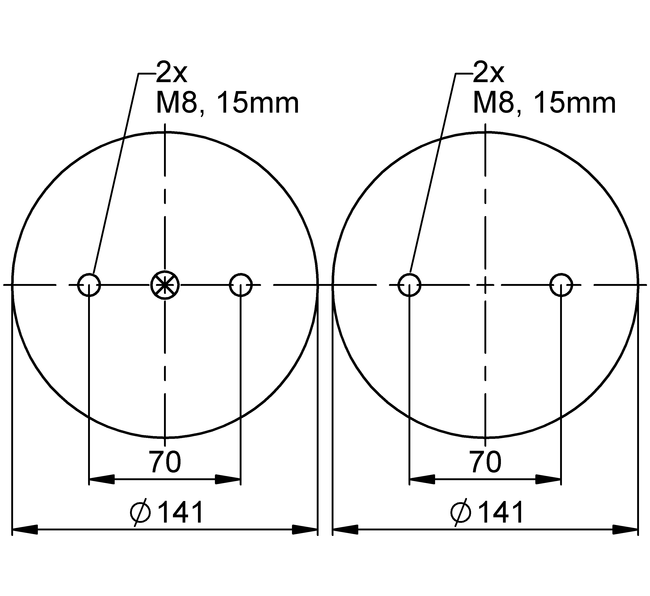

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 230
- 최대 스트로크 (mm)
- 155
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.8 | 5.2 | 6.5 | 8.0 | 9.3 | 10.6 | 3.8 |
| Spring rate c [N/mm] | 60 | 83 | 106 | 129 | 152 | 175 | 3.8 |
| Natural Frequency f0 [Hz] | 2.1 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 3.8 |
| Design height H: recommended 190mm, minimum 175mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 200 mm | 3.4 | 4.75 | 5.9 | 7.25 | 8.5 | 9.7 | 4 |
| H 180 mm | 4.18 | 5.65 | 7.05 | 8.6 | 10.1 | 11.5 | 3.6 |
| H 160 mm | 4.9 | 6.5 | 8.13 | 9.85 | 11.5 | 13.1 | 3.3 |
| H 140 mm | 5.48 | 7.24 | 9.05 | 10.9 | 12.7 | 14.5 | 3 |
| H 120 mm | 5.98 | 7.93 | 9.9 | 11.9 | 13.9 | 15.8 | 2.7 |
| H 100 mm | 6.43 | 8.54 | 10.7 | 12.9 | 15.1 | 16.9 | 2.3 |
| H 80 mm | 6.8 | 9.05 | 11.3 | 13.7 | 15.9 | 17.9 | 2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 77815 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 61361 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 2682030000 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
