에어스프링
FD 530-22 CI
FD 530-22 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 400mm · 스트로크 233mm)

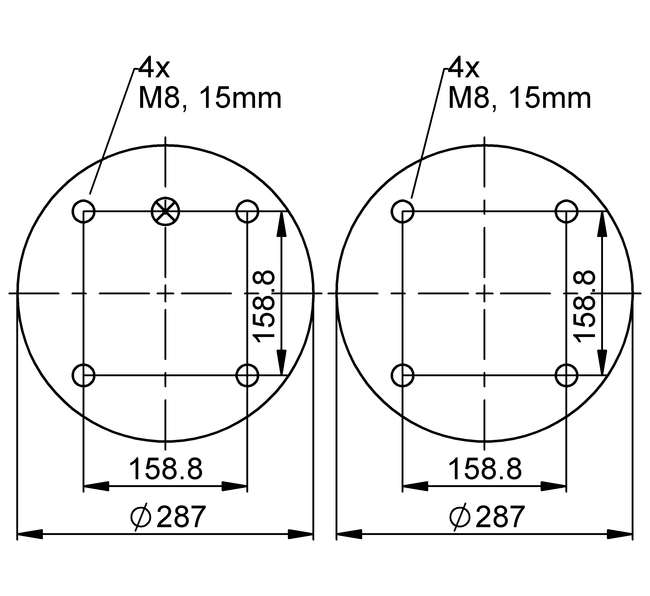

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 400
- 최대 스트로크 (mm)
- 233
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 15.2 | 20.7 | 25.8 | 31.5 | 36.8 | 42.0 | 18.7 |
| Spring rate c [N/mm] | 223 | 286 | 350 | 413 | 477 | 540 | 18.7 |
| Natural Frequency f0 [Hz] | 1.9 | 1.8 | 1.8 | 1.8 | 1.8 | 1.7 | 18.7 |
| Design height H: recommended 250mm, minimum 225mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 260 mm | 14.1 | 19.3 | 24.1 | 29.5 | 34.5 | 39.4 | 20 |
| H 220 mm | 18.2 | 24.4 | 30.5 | 37 | 43.2 | 49.1 | 17 |
| H 180 mm | 21 | 28.2 | 35.3 | 42.6 | 49.7 | 56.8 | 14 |
| H 140 mm | 23.1 | 31 | 38.7 | 46.5 | 54.3 | 61.9 | 11 |
| H 100 mm | 24.4 | 32.3 | 40.4 | 48.7 | 56.8 | 64.7 | 7.2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60406 | |
| with crimped plates | G1 A = 79.4 mm excentrical | 2682075000 | CAD Data |
| with crimped plates | G1/4 A = 79.4 mm excentrical | 61362 | CAD Data |
| with crimped plates | G3/4 A = 79.4 mm excentrical | 66512 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
