에어스프링
FS 120-10 CI
FS 120-10 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 245mm · 스트로크 99mm)

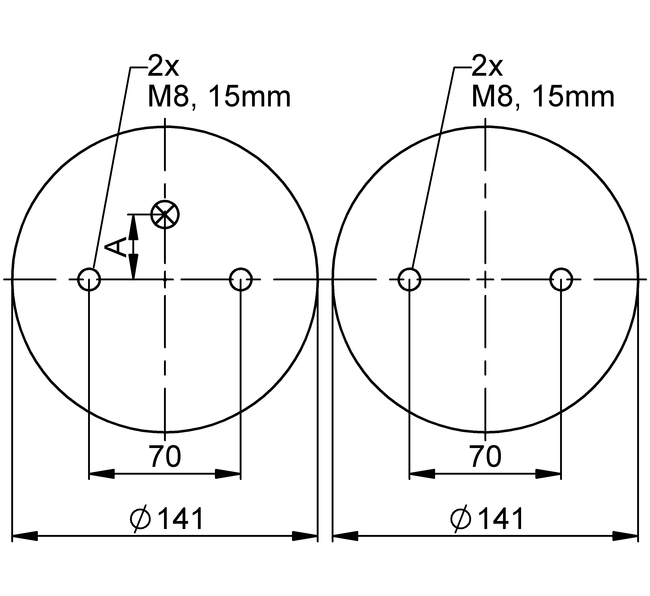

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 245
- 최대 스트로크 (mm)
- 99
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 4.8 | 6.0 | 7.5 | 9.1 | 10.7 | 12.3 | 2.1 |
| Spring rate c [N/mm] | 135 | 169 | 204 | 238 | 272 | 305 | 2.1 |
| Natural Frequency f0 [Hz] | 2.8 | 2.7 | 2.6 | 2.6 | 2.5 | 2.5 | 2.1 |
| Design height H: recommended 115mm, minimum 100mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 125 mm | 3.59 | 4.92 | 6.29 | 7.72 | 9.19 | 10.7 | 2.2 |
| H 115 mm | 4.35 | 5.9 | 7.47 | 9.1 | 10.8 | 12.5 | 2.1 |
| H 105 mm | 4.99 | 6.73 | 8.48 | 10.3 | 12.1 | 14 | 1.9 |
| H 95 mm | 5.52 | 7.42 | 9.33 | 11.3 | 13.3 | 15.3 | 1.7 |
| H 85 mm | 5.96 | 7.99 | 10 | 12.1 | 14.2 | 16.4 | 1.5 |
| H 75 mm | 6.3 | 8.44 | 10.6 | 12.8 | 15 | 17.2 | 1.3 |
| H 65 mm | 6.55 | 8.77 | 11 | 13.3 | 15.6 | 17.9 | 1 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 62828 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 62404 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 62313 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
