에어스프링
FD 330-22 CI
FD 330-22 CI — 시리즈 C 에어스프링 (최소높이 75mm · 설치공간 340mm · 스트로크 230mm)

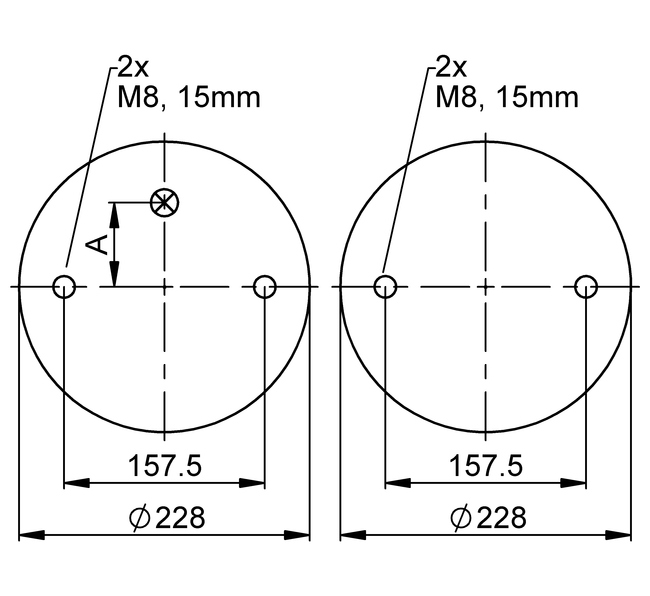

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 340
- 최대 스트로크 (mm)
- 230
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 10.0 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 11.7 |
| Spring rate c [N/mm] | 159 | 190 | 221 | 252 | 283 | 314 | 11.7 |
| Natural Frequency f0 [Hz] | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 | 11.7 |
| Design height H: recommended 240mm, minimum 220mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 265 mm | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| H 220 mm | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 |
| H 180 mm | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 |
| H 140 mm | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 |
| H 100 mm | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1 A = 66 mm excentrical | 2682060000 | CAD Data |
| with crimped plates | G1/4 A = 73 mm excentrical | 60031 | CAD Data |
| with crimped plates | G3/4 A = 73 mm excentrical | 68674 | CAD Data |
| with stainless steel crimped plates | G1 A = 66 mm excentrical | 61959 | |
| rubber bellows only | – | 74199 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
