에어스프링
FS 50-5 CI
FS 50-5 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 165mm · 스트로크 44mm)

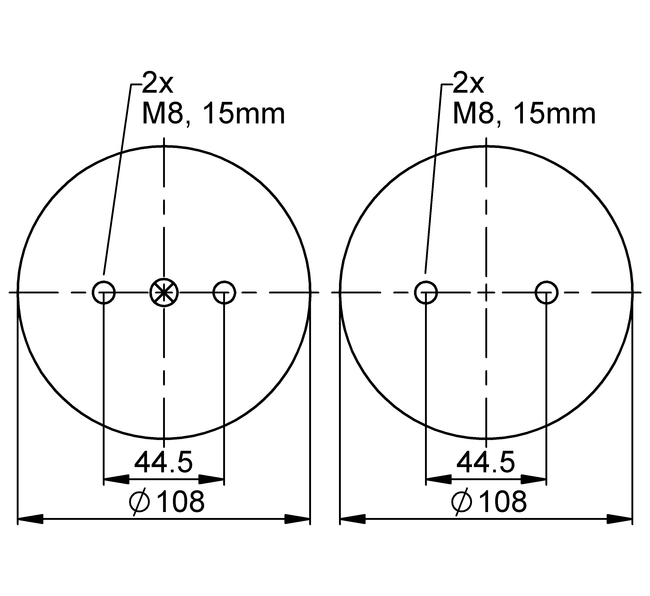

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 165
- 최대 스트로크 (mm)
- 44
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 2.3 | 3.0 | 3.8 | 4.6 | 5.3 | 6.1 | 0.4 |
| Spring rate c [N/mm] | 151 | 191 | 229 | 267 | 304 | 334 | 0.4 |
| Natural Frequency f0 [Hz] | 3.9 | 3.8 | 3.7 | 3.7 | 3.6 | 3.6 | 0.4 |
| Design height H: recommended 75mm, minimum 65mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 80 mm | 2 | 2.7 | 3.3 | 4 | 4.7 | 5.4 | 0.46 |
| H 70 mm | 2.6 | 3.4 | 4.3 | 5.1 | 6 | 6.8 | 0.4 |
| H 60 mm | 3.1 | 4 | 5 | 6 | 7 | 8 | 0.3 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 62242 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 61388 | CAD Data |
| with stainless steel crimped plates | G1/4 A = 0 mm excentrical | 61745 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
