에어스프링
FS 70-7 CI
FS 70-7 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 180mm · 스트로크 64mm)

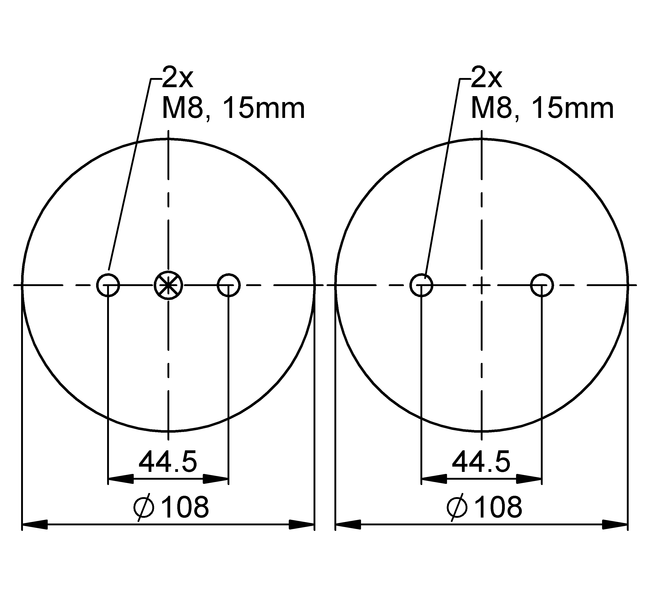

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 180
- 최대 스트로크 (mm)
- 64
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 2.7 | 3.7 | 4.7 | 5.7 | 6.6 | 7.7 | 0.9 |
| Spring rate c [N/mm] | 104 | 127 | 153 | 177 | 206 | 233 | 0.9 |
| Natural Frequency f0 [Hz] | 3.1 | 2.9 | 2.9 | 2.8 | 2.8 | 2.7 | 0.9 |
| Design height H: recommended 90mm, minimum 70mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 100 mm | 2.23 | 3.09 | 3.96 | 4.82 | 5.74 | 6.58 | 1 |
| H 90 mm | 2.66 | 3.61 | 4.57 | 5.55 | 6.54 | 7.5 | 0.9 |
| H 80 mm | 3.05 | 4.06 | 5.12 | 6.17 | 7.25 | 8.28 | 0.8 |
| H 70 mm | 3.38 | 4.45 | 5.59 | 6.7 | 7.87 | 8.95 | 0.69 |
| H 60 mm | 3.63 | 4.8 | 6 | 7.19 | 8.4 | 9.51 | 0.57 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 77841 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 2681015000 | CAD Data |
| with stainless steel crimped plates | G1/4 A = 0 mm excentrical | 61746 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
