에어스프링
FT 530-32 CI
FT 530-32 CI — 시리즈 C 에어스프링 (최소높이 110mm · 설치공간 410mm · 스트로크 325mm)

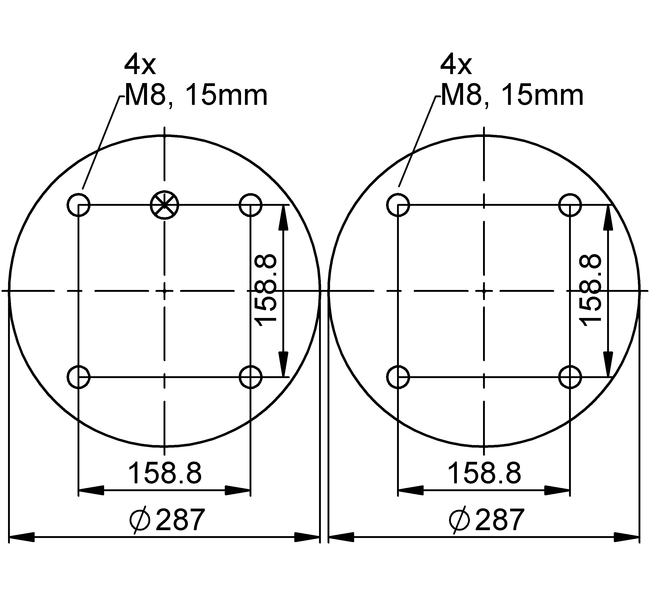

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 110
- 설치 소요 공간 (mm)
- 410
- 최대 스트로크 (mm)
- 325
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 360 mm | 15.4 | 20.8 | 26.6 | 31.9 | 37.3 | 43.2 | 27 |
| H 320 mm | 18.1 | 24.1 | 30.9 | 37 | 43 | 49.5 | 24 |
| H 280 mm | 20.2 | 26.7 | 34.1 | 40.8 | 47.6 | 54.6 | 21 |
| H 240 mm | 21.7 | 28.9 | 36.9 | 44.1 | 51.1 | 58.8 | 18 |
| H 200 mm | 23.1 | 30.6 | 39 | 46.6 | 54 | 62 | 14 |
| H 160 mm | 24.4 | 32.3 | 41.2 | 49.1 | 57 | 65.1 | 10 |
| H 120 mm | 25.7 | 34.2 | 43.4 | 51.7 | 60 | 68.5 | 5.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | on request | |
| with crimped plates | G1 A = 79.4 mm excentrical | 70340 | CAD Data |
| with crimped plates | G1/4 A = 79.4 mm excentrical | 60717 | CAD Data |
| with crimped plates | G3/4 A = 79.4 mm excentrical | 63396 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
