FT 430-32 CI
FT 430-32 CI — 시리즈 C 에어스프링 (최소높이 115mm · 설치공간 355mm · 스트로크 315mm)

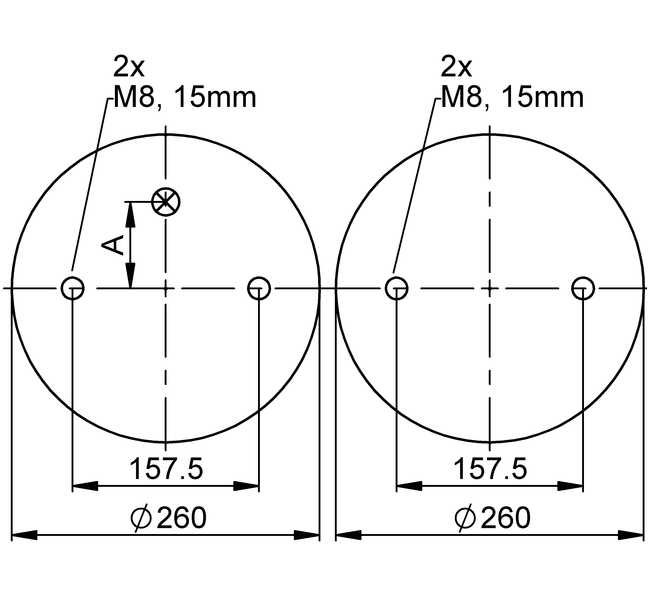

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 115
- 설치 소요 공간 (mm)
- 355
- 최대 스트로크 (mm)
- 315
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 340 mm | 12.1 | 16.2 | 20.6 | 25 | 29.4 | 33.8 | 19 |
| H 300 mm | 14.3 | 19 | 24.1 | 29.1 | 34.1 | 39.2 | 17 |
| H 260 mm | 16.2 | 21.5 | 27.1 | 32.6 | 38.2 | 43.8 | 15 |
| H 220 mm | 17.7 | 23.4 | 29.4 | 35.4 | 41.4 | 47.4 | 13 |
| H 180 mm | 18.9 | 24.8 | 31.1 | 37.5 | 43.8 | 50.1 | 10 |
| H 140 mm | 19.5 | 25.7 | 32.3 | 38.9 | 45.5 | 52.1 | 7.8 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | on request | |
| with crimped plates | G1/4 A = 73 mm excentrical | on request | |
| with crimped plates | G3/4 A = 73 mm excentrical | on request | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
