에어스프링
FD 530-35 CI
FD 530-35 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 420mm · 스트로크 313mm)

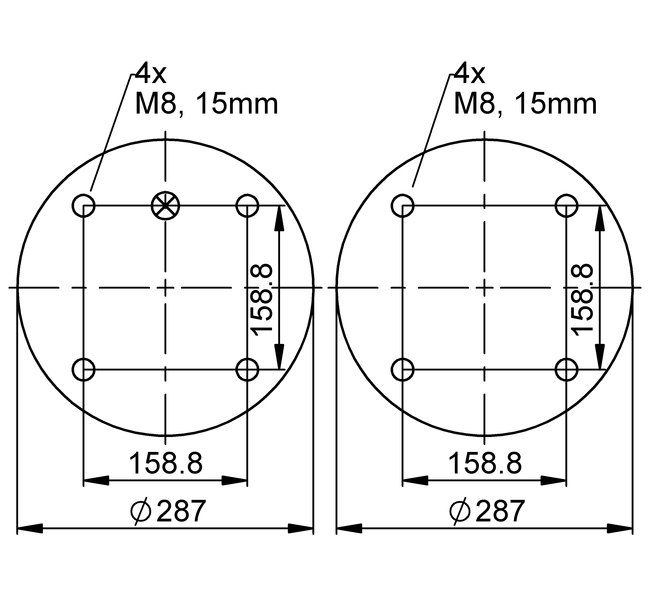

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 420
- 최대 스트로크 (mm)
- 313
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 18.7 | 25.1 | 31.6 | 38.2 | 44.6 | 51.2 | 23.5 |
| Spring rate c [N/mm] | 177 | 225 | 270 | 318 | 364 | 410 | 23.5 |
| Natural Frequency f0 [Hz] | 1.5 | 1.5 | 1.5 | 1.4 | 1.4 | 1.4 | 23.5 |
| Design height H: recommended 285mm, minimum 265mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 320 mm | 14.9 | 20.4 | 25.9 | 32 | 37.6 | 43.7 | 26 |
| H 280 mm | 18.5 | 24.5 | 31 | 38.1 | 45 | 51.7 | 23 |
| H 240 mm | 21.1 | 28 | 35.5 | 43.3 | 50.3 | 57.9 | 21 |
| H 200 mm | 23.1 | 30.7 | 38.5 | 47.1 | 54.8 | 62.8 | 18 |
| H 160 mm | 24.8 | 33 | 41.3 | 50.4 | 58.4 | 67.2 | 14 |
| H 120 mm | 26.2 | 34.8 | 43.4 | 52.9 | 61.5 | 70.5 | 11 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | on request | |
| with crimped plates | G1 A = 79.4 mm excentrical | 62104 | CAD Data |
| with crimped plates | G1/4 A = 79.4 mm excentrical | 65702 | CAD Data |
| with crimped plates | G3/4 A = 79.4 mm excentrical | 66763 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
