에어스프링
FS 330-11 CI
FS 330-11 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 340mm · 스트로크 99mm)

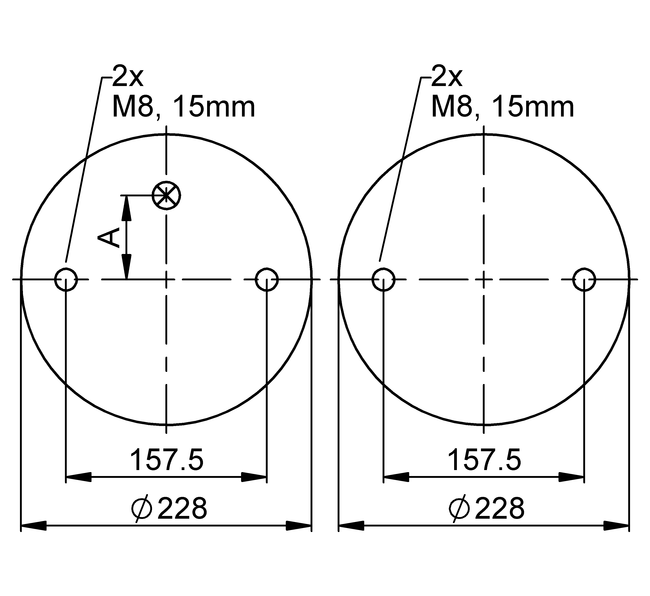

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 340
- 최대 스트로크 (mm)
- 99
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 10.7 | 14.2 | 17.8 | 21.8 | 25.4 | 29.0 | 7.0 |
| Spring rate c [N/mm] | 265 | 329 | 394 | 458 | 523 | 587 | 7.0 |
| Natural Frequency f0 [Hz] | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | 2.3 | 7.0 |
| Design height H: recommended 130mm, minimum 100mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 140 mm | 9.46 | 12.7 | 15.8 | 19.5 | 22.8 | 26 | 7.4 |
| H 120 mm | 11.9 | 15.7 | 19.6 | 23.8 | 27.8 | 31.8 | 6.7 |
| H 100 mm | 13.6 | 18.1 | 22.7 | 27.6 | 32.1 | 36.7 | 5.8 |
| H 80 mm | 15 | 20.1 | 25.2 | 30.4 | 35.5 | 40.6 | 4.8 |
| H 60 mm | 16 | 21.6 | 27.1 | 32.6 | 38 | 43.3 | 3.8 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1 A = 66 mm excentrical | 2681060000 | CAD Data |
| with crimped plates | G1/4 A = 73 mm excentrical | 60424 | CAD Data |
| with crimped plates | G3/4 A = 73 mm excentrical | 62743 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 73 mm excentrical | 69583 | CAD Data |
| rubber bellows only | – | 72539 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
