에어스프링
FT 530-35 CI
FT 530-35 CI — 시리즈 C 에어스프링 (최소높이 115mm · 설치공간 430mm · 스트로크 395mm)

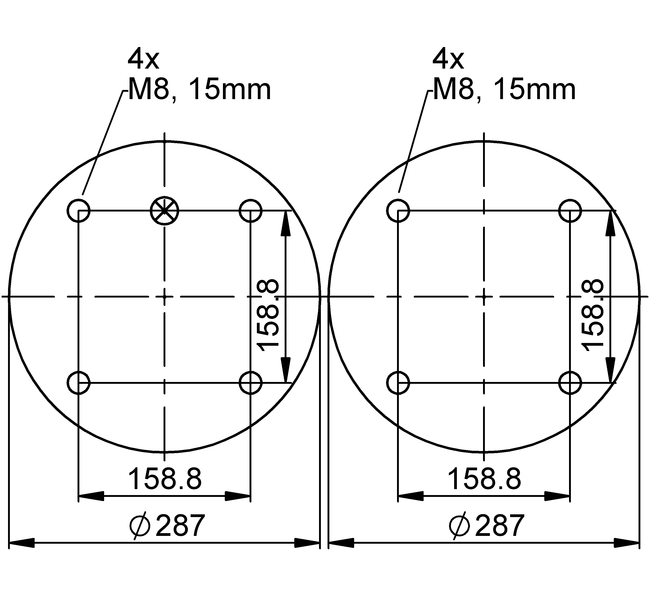

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 115
- 설치 소요 공간 (mm)
- 430
- 최대 스트로크 (mm)
- 395
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 380 mm | 17.7 | 23.8 | 30 | 36.4 | 42.9 | 49.1 | 31 |
| H 300 mm | 21.3 | 28.4 | 36.1 | 43.4 | 50.7 | 58 | 25 |
| H 220 mm | 24.3 | 32.3 | 40.4 | 48.5 | 56.6 | 64.6 | 19 |
| H 140 mm | 27.3 | 36.3 | 45.4 | 54.5 | 63.4 | 72 | 12 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 62854 | |
| with crimped plates | G1 A = 79.4 mm excentrical | 61330 | CAD Data |
| with crimped plates | G1/4 A = 79.4 mm excentrical | 61366 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
