에어스프링
FT 330-29 CI
FT 330-29 CI — 시리즈 C 에어스프링 (최소높이 110mm · 설치공간 345mm · 스트로크 320mm)

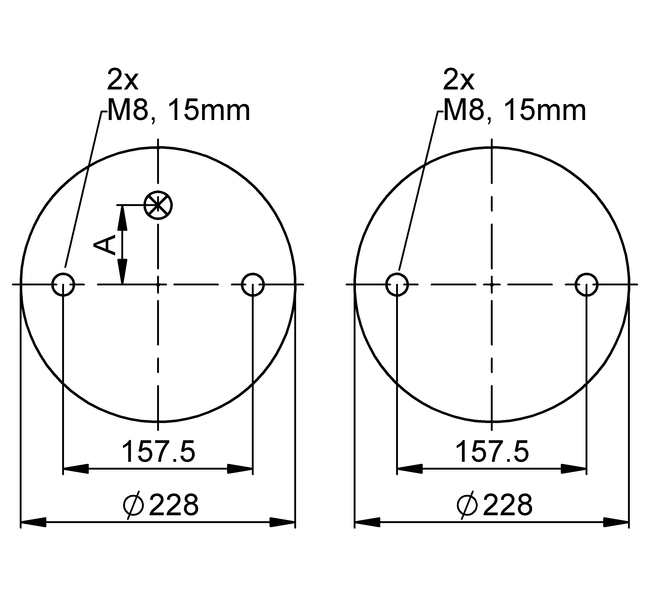

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 110
- 설치 소요 공간 (mm)
- 345
- 최대 스트로크 (mm)
- 320
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 380 mm | 8.75 | 11.9 | 15.1 | 18.4 | 21.7 | 25.1 | 24 |
| H 340 mm | 10.7 | 14.4 | 18.2 | 22 | 25.9 | 29.8 | 22 |
| H 300 mm | 12.3 | 16.5 | 20.8 | 25.1 | 29.4 | 33.7 | 19 |
| H 260 mm | 13.7 | 18.2 | 22.9 | 27.6 | 32.3 | 36.9 | 17 |
| H 220 mm | 14.8 | 19.5 | 24.6 | 29.6 | 34.6 | 39.5 | 14 |
| H 180 mm | 15.9 | 21.1 | 26.5 | 31.8 | 37.2 | 42.4 | 11 |
| H 140 mm | 16.9 | 22.4 | 28.1 | 33.6 | 39.1 | 44.7 | 7.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61833 | |
| with crimped plates | G1 A = 66 mm excentrical | 61830 | CAD Data |
| with crimped plates | G1/4 A = 73 mm excentrical | 61831 | CAD Data |
| with crimped plates | G3/4 A = 73 mm excentrical | 75140 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
