FD 40-10 CI
FD 40-10 CI — 시리즈 C 에어스프링 (최소높이 70mm · 설치공간 160mm · 스트로크 100mm)

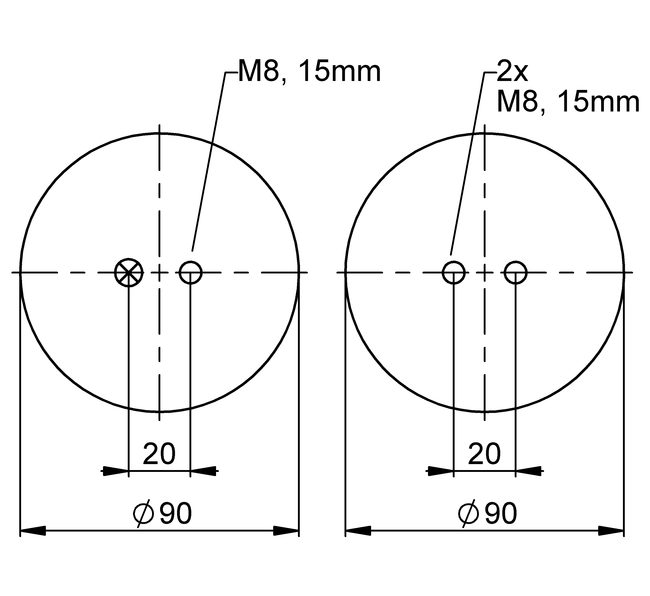

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 70
- 설치 소요 공간 (mm)
- 160
- 최대 스트로크 (mm)
- 100
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.1 | 1.5 | 2.0 | 2.4 | 2.8 | 3.2 | 1.2 |
| Spring rate c [N/mm] | 34 | 45 | 58 | 70 | 83 | 95 | 1.2 |
| Natural Frequency f0 [Hz] | 2.8 | 2.8 | 2.7 | 2.7 | 2.7 | 2.7 | 1.2 |
| Design height H: recommended 160mm, minimum 150mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 160 mm | 1.12 | 1.55 | 2 | 2.4 | 2.8 | 3.2 | 1.2 |
| H 140 mm | 1.6 | 2.17 | 2.8 | 3.3 | 3.9 | 4.5 | 1.1 |
| H 120 mm | 2 | 2.65 | 3.4 | 4.1 | 4.8 | 5.5 | 0.9 |
| H 100 mm | 2.3 | 3.1 | 4 | 4.8 | 5.6 | 6.4 | 0.7 |
| H 80 mm | 2.6 | 3.5 | 4.47 | 5.4 | 6.26 | 7.1 | 0.6 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/8 A = 10 mm excentrical | 2682001000 | CAD Data |
| with stainless steel crimped plates | G1/8 A = 0 mm excentrical | 61755 | |
| rubber bellows only | – | 72586 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/8 · max. torque 20 Nm
- G1/8 · max. torque 25 Nm
