FS 330-14 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 360mm · 스트로크 129mm)

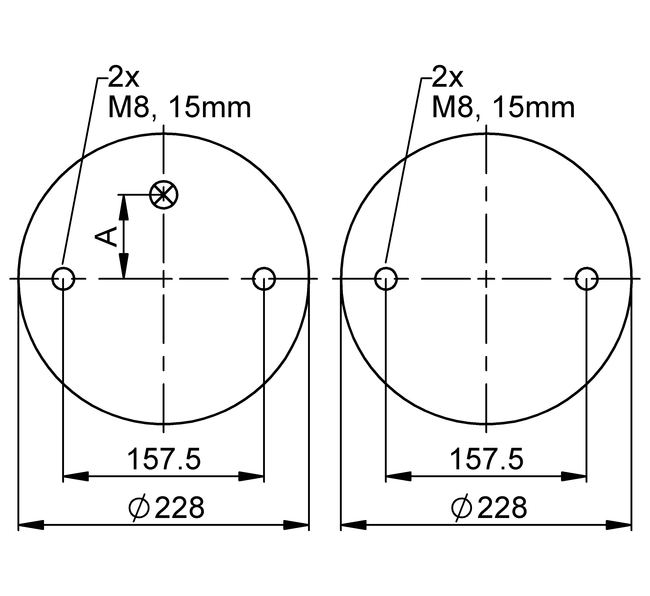

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 360
- 최대 스트로크 (mm)
- 129
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 11.6 | 15.5 | 19.5 | 23.4 | 27.4 | 31.2 | 7.5 |
| Spring rate c [N/mm] | 261 | 332 | 409 | 487 | 568 | 638 | 7.5 |
| Natural Frequency f0 [Hz] | 2.4 | 2.3 | 2.3 | 2.3 | 2.3 | 2.2 | 7.5 |
| Design height H: recommended 140mm, minimum 120mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 151 mm | 10 | 13.3 | 16.8 | 20.3 | 24 | 27.6 | 7.8 |
| H 130 mm | 12.6 | 17 | 21.4 | 26 | 30.2 | 34.8 | 7 |
| H 110 mm | 14.8 | 19.8 | 25 | 30 | 35.2 | 40.2 | 6.1 |
| H 90 mm | 16.2 | 21.8 | 27.4 | 33 | 38.6 | 44.2 | 5 |
| H 70 mm | 17.2 | 23 | 28.8 | 34.9 | 40.6 | 46.6 | 3.9 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | – | on request | |
| with crimped plates | G1/4 A = 73 mm excentrical | 61937 | CAD Data |
| with crimped plates and bumper | – | on request | |
| with crimped plates | G3/4 A = 73 mm excentrical | 67875 | CAD Data |
| rubber bellows only | – | 72585 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
