에어스프링
FD 200-22 CI
FD 200-22 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 265mm · 스트로크 218mm)

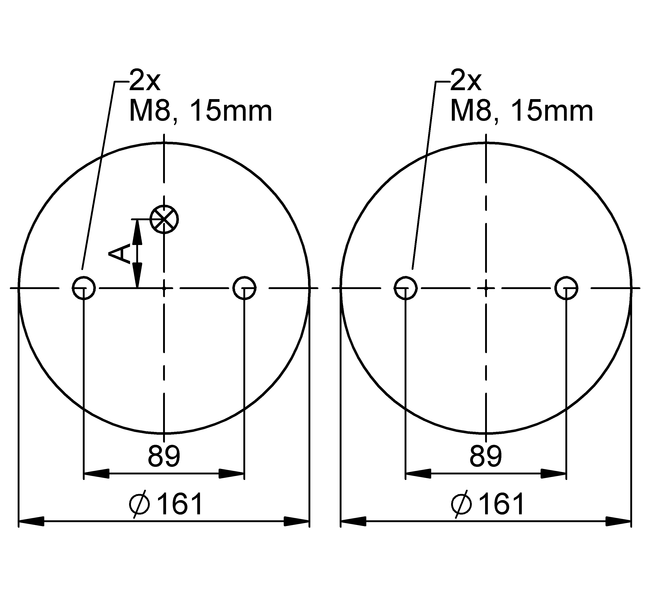

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 265
- 최대 스트로크 (mm)
- 218
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 6.1 | 8.2 | 10.3 | 12.5 | 14.5 | 16.5 | 6.0 |
| Spring rate c [N/mm] | 75 | 96 | 111 | 134 | 151 | 173 | 6.0 |
| Natural Frequency f0 [Hz] | 1.8 | 1.7 | 1.7 | 1.6 | 1.6 | 1.6 | 6.0 |
| Design height H: recommended 220mm, minimum 205mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 250 mm | 4.9 | 6.6 | 8.2 | 9.66 | 11.5 | 13.4 | 6.5 |
| H 210 mm | 6.7 | 8.8 | 11 | 13.3 | 15.5 | 17.6 | 5.8 |
| H 170 mm | 7.9 | 10.5 | 13.1 | 15.7 | 18.3 | 20.7 | 4.9 |
| H 130 mm | 9.1 | 12 | 15 | 17.8 | 20.7 | 23.4 | 4 |
| H 90 mm | 9.9 | 13.2 | 16.6 | 19.6 | 22.9 | 25.8 | 2.9 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/4 A = 44.5 mm excentrical | 61363 | CAD Data |
| with crimped plates | G3/4 A = 38.1 mm excentrical | 60608 | CAD Data |
| rubber bellows only | – | 71983 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
