에어스프링
FS 100-10 CI
FS 100-10 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 225mm · 스트로크 94mm)

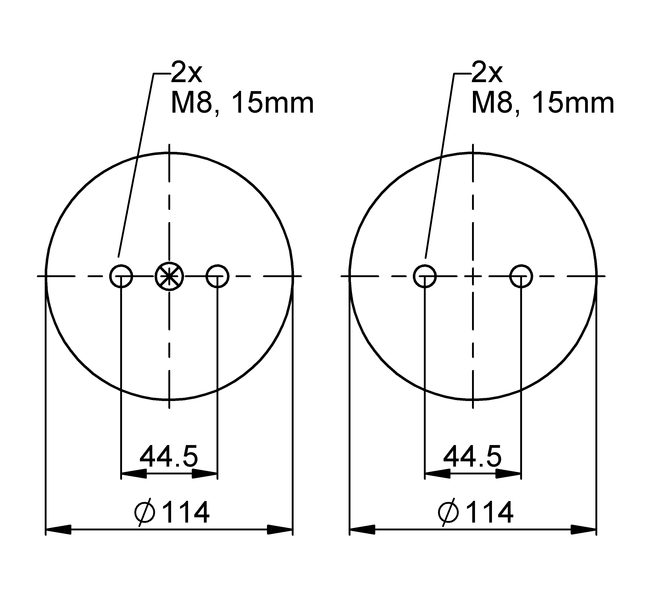

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 225
- 최대 스트로크 (mm)
- 94
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.1 | 4.3 | 5.4 | 6.5 | 7.6 | 8.8 | 1.9 |
| Spring rate c [N/mm] | 99 | 127 | 156 | 185 | 214 | 242 | 1.9 |
| Natural Frequency f0 [Hz] | 2.8 | 2.7 | 2.7 | 2.7 | 2.6 | 2.6 | 1.9 |
| Design height H: recommended 115mm, minimum 100mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 130 mm | 1.96 | 2.69 | 3.48 | 4.3 | 5.18 | 6.09 | 2.1 |
| H 110 mm | 3.35 | 4.51 | 5.73 | 6.98 | 8.25 | 9.58 | 1.9 |
| H 90 mm | 4.31 | 5.77 | 7.29 | 8.85 | 10.4 | 12 | 1.6 |
| H 70 mm | 4.97 | 6.64 | 8.38 | 10.2 | 11.9 | 13.8 | 1.3 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 63457 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 65745 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
