에어스프링

FS 530-14 CI

FS 530-14 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 420mm · 스트로크 134mm)

Technical Drawing

도면

FS 530-14 CI 도면 1

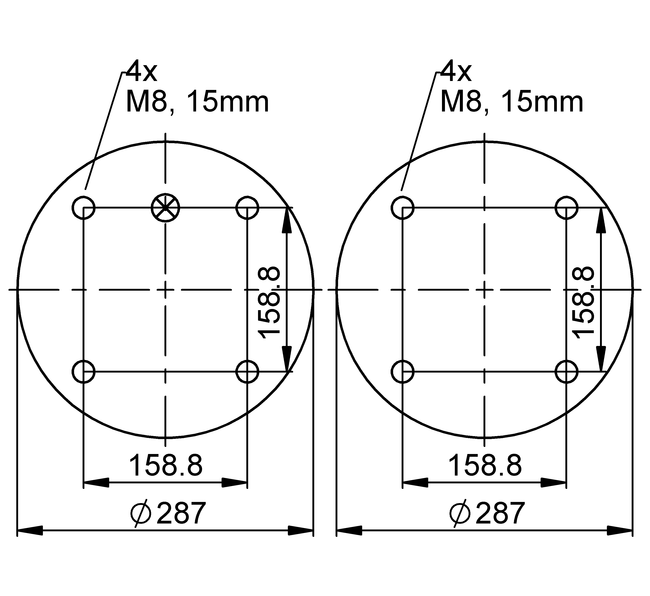

FS 530-14 CI 도면 2

FS 530-14 CI 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): C
Bellows 형식 (FS/FD/FT/S): FS
최소 설계 높이 (mm): 51
설치 소요 공간 (mm): 420
최대 스트로크 (mm): 134

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	18.6	24.9	31.5	37.9	44.4	50.8	11.2
Spring rate c [N/mm]	365	441	534	614	722	792	11.2
Natural Frequency f0 [Hz]	2.2	2.1	2.1	2.0	2.0	2.0	11.2
Design height H: recommended 150mm, minimum 120mm

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 160 mm	17.1	23	29	35	41.2	47.3	12
H 140 mm	20	26.8	33.7	40.5	47.7	54.5	11
H 120 mm	22.3	29.8	37.3	44.9	52.7	60.2	9.5
H 100 mm	24.1	31.9	40	48	56.3	64.3	8.2
H 80 mm	25.3	33.4	41.9	50.3	58.8	67.1	6.6
H 60 mm	26	34.5	43.4	52	60.8	69.1	4.6

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	60510
with crimped plates	G1 A = 79.4 mm excentrical	60435	CAD Data
with crimped plates	G1/4 A = 79.4 mm excentrical	61360	CAD Data
with crimped plates	G3/4 A = 79.4 mm excentrical	66897	CAD Data

Properties

특성

M8 · max. torque 25 Nm
G1 · max. torque 50 Nm
G1/4 · max. torque 25 Nm
G3/4 · max. torque 50 Nm
