에어스프링
FS 120-9 CI
FS 120-9 CI — 시리즈 C 에어스프링 (최소높이 50mm · 설치공간 230mm · 스트로크 85mm)

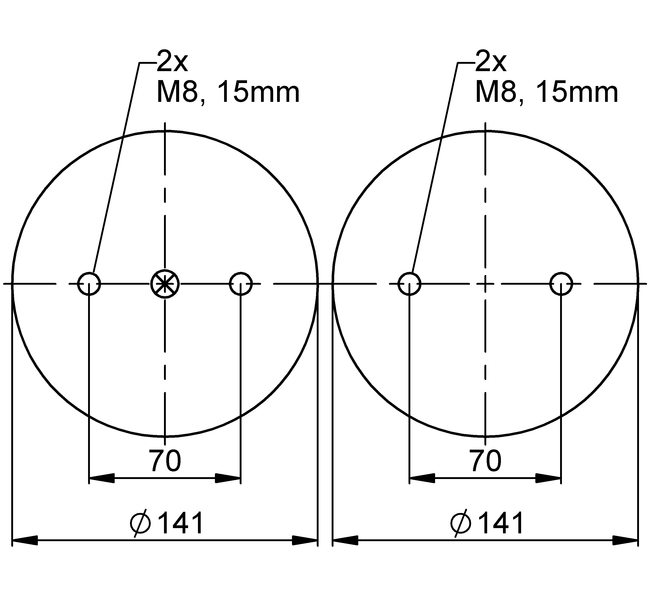

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 230
- 최대 스트로크 (mm)
- 85
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.9 | 5.3 | 6.8 | 8.3 | 9.6 | 10.9 | 1.8 |
| Spring rate c [N/mm] | 132 | 162 | 193 | 223 | 254 | 284 | 1.8 |
| Natural Frequency f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 2.6 | 1.8 |
| Design height H: recommended 110mm, minimum 90mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 120 mm | 3.1 | 4.3 | 5.6 | 6.9 | 8 | 9.2 | 1.9 |
| H 110 mm | 3.86 | 5.28 | 6.84 | 8.28 | 9.6 | 10.9 | 1.8 |
| H 100 mm | 4.48 | 6.1 | 7.9 | 9.66 | 11 | 12.4 | 1.7 |
| H 90 mm | 5.01 | 6.8 | 8.9 | 10.8 | 12.2 | 13.8 | 1.5 |
| H 80 mm | 5.5 | 7.38 | 9.65 | 11.6 | 13.3 | 15 | 1.3 |
| H 70 mm | 5.9 | 7.87 | 10.3 | 12.3 | 14.2 | 16 | 1.1 |
| H 60 mm | 6.3 | 8.23 | 10.7 | 13 | 15 | 17 | 0.85 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/4 A = 0 mm excentrical | 61358 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 2681030000 | CAD Data |
| rubber bellows only | – | 72994 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
