에어스프링

FD 530-30 CI

FD 530-30 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 415mm · 스트로크 273mm)

Technical Drawing

도면

FD 530-30 CI 도면 1

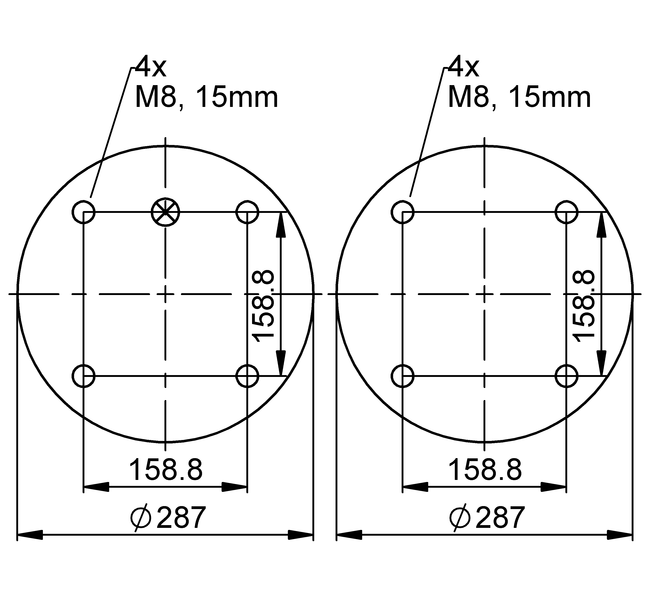

FD 530-30 CI 도면 2

FD 530-30 CI 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): C
Bellows 형식 (FS/FD/FT/S): FD
최소 설계 높이 (mm): 77
설치 소요 공간 (mm): 415
최대 스트로크 (mm): 273

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	17.3	23.4	29.3	35.9	42.3	48.2	19.6
Spring rate c [N/mm]	188	235	288	339	385	445	19.6
Natural Frequency f0 [Hz]	1.6	1.6	1.6	1.5	1.5	1.5	19.6
Design height H: recommended 260mm, minimum 245mm

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 300 mm	13	17.7	22.2	27.7	32.8	38.4	22
H 260 mm	17.3	23.4	29.3	35.9	42.3	48.2	20
H 220 mm	20.9	28	34.8	42	49.3	56.4	17
H 180 mm	23.7	31.9	39	46.9	55.1	63.2	14
H 140 mm	26.1	34.6	42.3	50.2	59.3	67.8	11
H 100 mm	27.9	36.8	44.7	52.4	61.7	70.5	7.4

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	60494
with crimped plates	G1 A = 79.4 mm excentrical	60434	CAD Data
with crimped plates	G1/4 A = 79.4 mm excentrical	61364	CAD Data
with stainless steel crimped plates	G3/4 A = 79.4 mm excentrical	68331
with crimped plates	G3/4 A = 79.4 mm excentrical	75141	CAD Data

Properties

특성

M8 · max. torque 25 Nm
G1 · max. torque 50 Nm
G1/4 · max. torque 25 Nm
G3/4 · max. torque 50 Nm
