FD 200-19 CI
FD 200-19 CI — 시리즈 C 에어스프링 (최소높이 75mm · 설치공간 265mm · 스트로크 200mm)

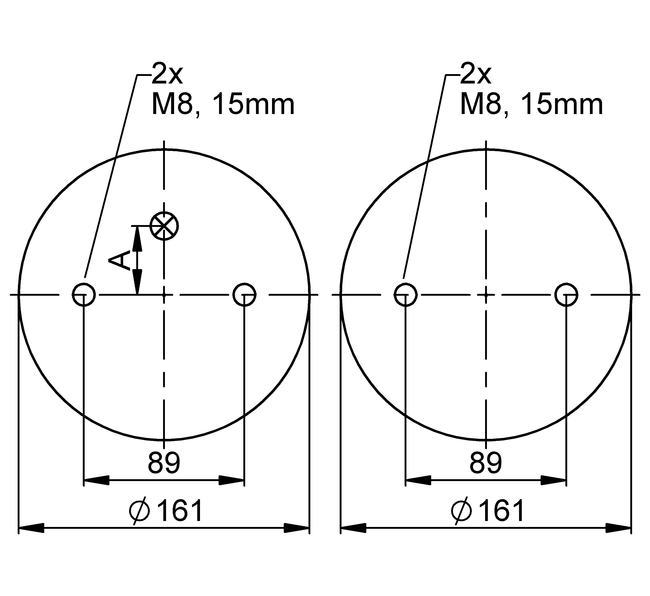

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 265
- 최대 스트로크 (mm)
- 200
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 5.3 | 7.1 | 8.9 | 10.7 | 12.6 | 14.4 | 5.9 |
| Spring rate c [N/mm] | 89 | 114 | 139 | 164 | 188 | 212 | 5.9 |
| Natural Frequency f0 [Hz] | 2.1 | 2.0 | 2.0 | 2.0 | 1.9 | 1.9 | 5.9 |
| Design height H: recommended 210mm, minimum 195mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 230 mm | 4.21 | 5.7 | 7.2 | 8.73 | 10.3 | 12 | 6.4 |
| H 200 mm | 5.8 | 7.78 | 9.74 | 11.7 | 13.8 | 15.9 | 5.7 |
| H 170 mm | 6.96 | 9.3 | 11.7 | 14.1 | 16.5 | 19 | 5 |
| H 140 mm | 7.86 | 10.5 | 13.2 | 15.8 | 18.5 | 21.3 | 4.1 |
| H 110 mm | 8.52 | 11.4 | 14.2 | 17.1 | 19.9 | 22.9 | 3.4 |
| H 80 mm | 9.07 | 12 | 15 | 18 | 21 | 24.1 | 2.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60508 | |
| with crimped plates | G1/4 A = 44.5 mm excentrical | 60336 | CAD Data |
| with crimped plates | G3/4 A = 38.1 mm excentrical | 2682045000 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
