에어스프링
FD 200-25 CI
FD 200-25 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 275mm · 스트로크 248mm)

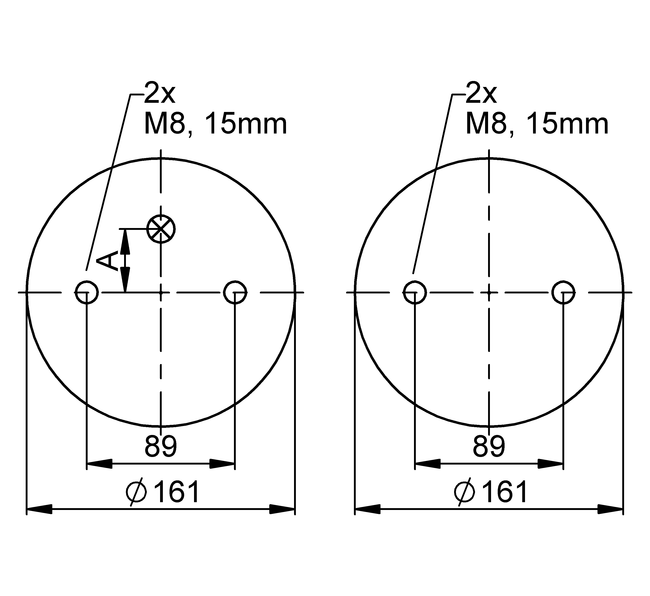

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 275
- 최대 스트로크 (mm)
- 248
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 6.0 | 8.1 | 10.2 | 12.3 | 14.4 | 16.5 | 8.8 |
| Spring rate c [N/mm] | 73 | 93 | 120 | 139 | 166 | 184 | 8.8 |
| Natural Frequency f0 [Hz] | 1.8 | 1.8 | 1.7 | 1.7 | 1.7 | 1.7 | 8.8 |
| Design height H: recommended 254mm, minimum 230mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 290 mm | 4.12 | 5.64 | 7.3 | 9.03 | 10.5 | 12.4 | 9.4 |
| H 260 mm | 5.55 | 7.34 | 9.38 | 11.3 | 13.4 | 15.4 | 8.9 |
| H 230 mm | 6.56 | 8.83 | 11.1 | 13.4 | 15.8 | 18.1 | 8.4 |
| H 200 mm | 7.5 | 9.92 | 12.5 | 15 | 17.6 | 20.2 | 7.7 |
| H 170 mm | 8.28 | 11 | 13.8 | 16.6 | 19.4 | 22.2 | 7 |
| H 140 mm | 8.91 | 11.8 | 14.8 | 17.7 | 20.7 | 23.6 | 6.1 |
| H 110 mm | 9.3 | 12.3 | 15.6 | 18.7 | 21.9 | 24.6 | 5.1 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60515 | |
| with crimped plates | G1/4 A = 44.5 mm excentrical | 60555 | CAD Data |
| with crimped plates | G3/4 A = 38.1 mm excentrical | 60382 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 38.1 mm excentrical | 67781 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
