에어스프링
FS 40-6 CI
FS 40-6 CI — 시리즈 C 에어스프링 (최소높이 50mm · 설치공간 160mm · 스트로크 60mm)

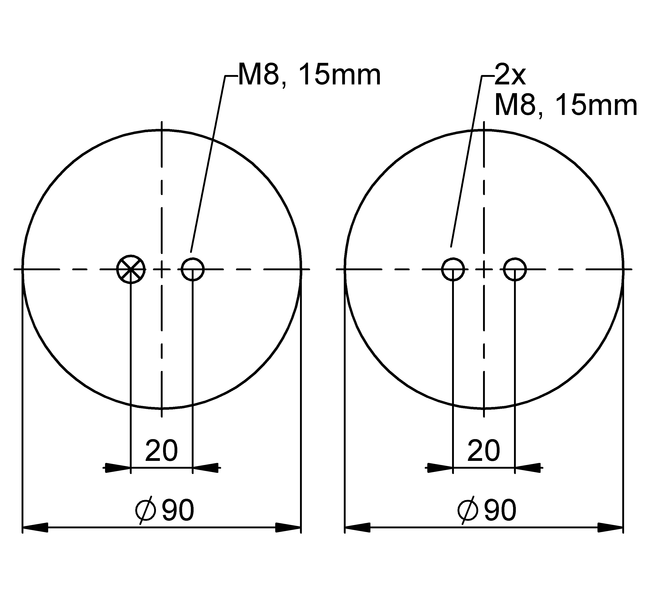

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 160
- 최대 스트로크 (mm)
- 60
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.5 | 2.1 | 2.6 | 3.2 | 3.8 | 4.4 | 0.5 |
| Spring rate c [N/mm] | 79 | 97 | 115 | 133 | 151 | 169 | 0.5 |
| Natural Frequency f0 [Hz] | 3.6 | 3.4 | 3.3 | 3.2 | 3.1 | 3.1 | 0.5 |
| Design height H: recommended 90mm, minimum 70mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 100 mm | 1.07 | 1.52 | 1.97 | 2.43 | 2.9 | 3.39 | 0.55 |
| H 90 mm | 1.5 | 2.06 | 2.62 | 3.19 | 3.76 | 4.36 | 0.51 |
| H 80 mm | 1.88 | 2.54 | 3.19 | 3.85 | 4.52 | 5.21 | 0.45 |
| H 70 mm | 2.2 | 2.94 | 3.67 | 4.41 | 5.16 | 5.92 | 0.38 |
| H 60 mm | 2.45 | 3.25 | 4.04 | 4.84 | 5.66 | 6.49 | 0.29 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/8 A = 10 mm excentrical | 2681001000 | CAD Data |
| with stainless steel crimped plates | G1/8 A = 10 mm excentrical | 61744 | |
| rubber bellows only | – | 72467 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/8 · max. torque 20 Nm
- G1/8 · max. torque 25 Nm
