에어스프링
FD 120-20 CI
FD 120-20 CI — 시리즈 C 에어스프링 (최소높이 77mm · 설치공간 235mm · 스트로크 193mm)

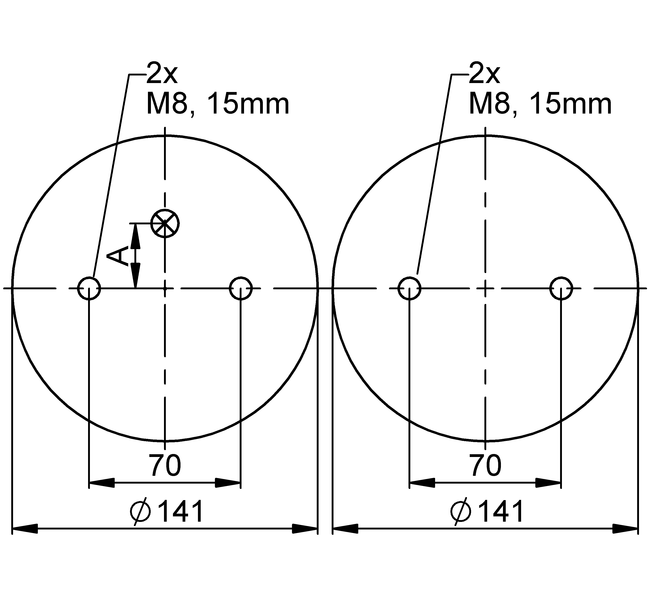

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 77
- 설치 소요 공간 (mm)
- 235
- 최대 스트로크 (mm)
- 193
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 4.3 | 5.8 | 7.4 | 8.9 | 10.5 | 12.1 | 3.9 |
| Spring rate c [N/mm] | 70 | 88 | 106 | 123 | 141 | 158 | 3.9 |
| Natural Frequency f0 [Hz] | 2.0 | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 3.9 |
| Design height H: recommended 205mm, minimum 190mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 200 mm | 4.42 | 5.97 | 7.57 | 9.22 | 10.9 | 12.6 | 3.9 |
| H 160 mm | 5.61 | 7.53 | 9.48 | 11.5 | 13.5 | 15.5 | 3.1 |
| H 120 mm | 6.73 | 8.97 | 11.3 | 13.6 | 15.9 | 18.3 | 2.2 |
| H 80 mm | 7.33 | 9.72 | 12.2 | 14.6 | 17.1 | 19.6 | 1.5 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 68628 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 62448 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 62055 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 0 mm excentrical | 67814 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
