에어스프링
FS 120-12 CI
FS 120-12 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 250mm · 스트로크 119mm)

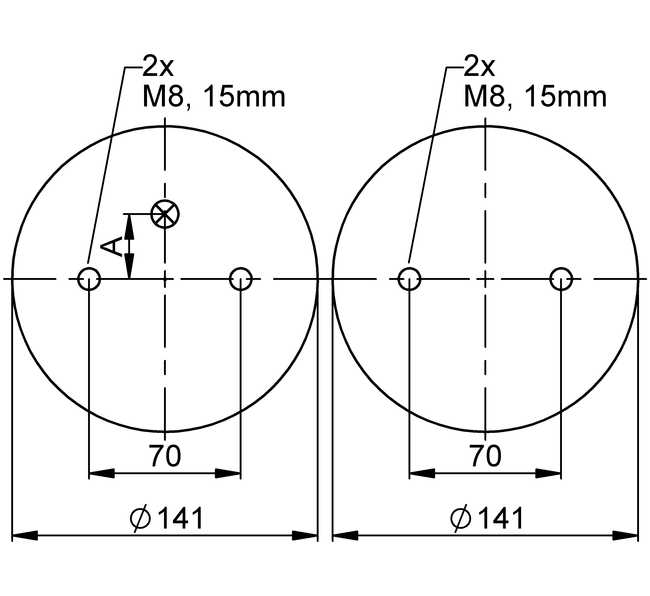

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 250
- 최대 스트로크 (mm)
- 119
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 4.2 | 5.8 | 7.3 | 8.9 | 10.4 | 12.0 | 2.8 |
| Spring rate c [N/mm] | 116 | 145 | 173 | 202 | 230 | 258 | 2.8 |
| Natural Frequency f0 [Hz] | 2.6 | 2.5 | 2.4 | 2.4 | 2.4 | 2.3 | 2.8 |
| Design height H: recommended 140mm, minimum 125mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 150 mm | 3.68 | 5.08 | 6.42 | 7.89 | 9.35 | 10.8 | 2.9 |
| H 130 mm | 4.9 | 6.6 | 8.3 | 10.1 | 11.9 | 13.7 | 2.7 |
| H 110 mm | 5.8 | 7.75 | 9.8 | 11.8 | 13.8 | 15.9 | 2.4 |
| H 90 mm | 6.5 | 8.8 | 10.8 | 13 | 15.2 | 17.4 | 2 |
| H 70 mm | 6.9 | 9.2 | 11.4 | 13.7 | 16 | 18.3 | 1.6 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with crimped plates | G1/4 A = 0 mm excentrical | 63260 | CAD Data |
| with crimped plates | G3/4 A = 0 mm excentrical | 62447 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 0 mm excentrical | 69194 | |
| rubber bellows only | – | on request | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
