에어스프링
FD 70-13 CI
FD 70-13 CI — 시리즈 C 에어스프링 (최소높이 72mm · 설치공간 180mm · 스트로크 128mm)

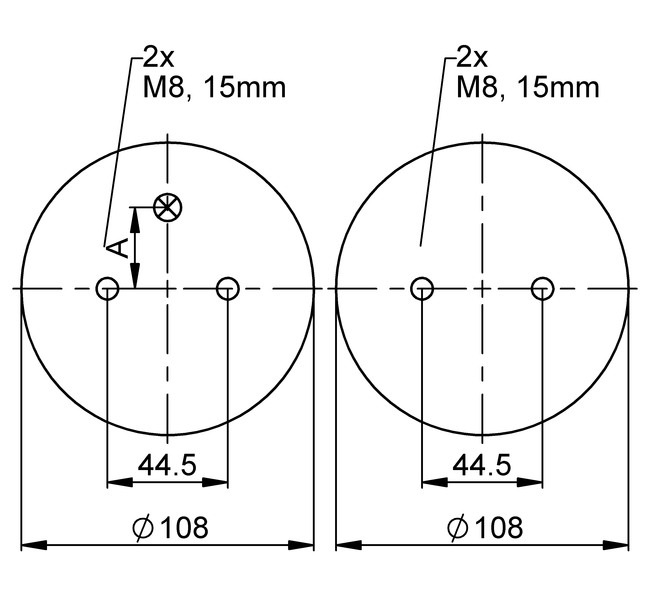

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 72
- 설치 소요 공간 (mm)
- 180
- 최대 스트로크 (mm)
- 128
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.2 | 1.8 |
| Spring rate c [N/mm] | 46 | 60 | 73 | 86 | 100 | 113 | 1.8 |
| Natural Frequency f0 [Hz] | 2.5 | 2.5 | 2.4 | 2.4 | 2.4 | 2.4 | 1.8 |
| Design height H: recommended 175mm, minimum 160mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 180 mm | 1.6 | 2.3 | 2.9 | 3.5 | 4.1 | 4.7 | 1.8 |
| H 160 mm | 2.4 | 3.15 | 3.9 | 4.7 | 5.6 | 6.4 | 1.6 |
| H 140 mm | 2.9 | 3.88 | 4.8 | 5.8 | 6.8 | 7.8 | 1.5 |
| H 120 mm | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.2 | 1.3 |
| H 100 mm | 3.9 | 5.23 | 6.5 | 7.8 | 9.1 | 10.4 | 1.1 |
| H 80 mm | 4.3 | 5.7 | 7.1 | 8.5 | 10 | 11.4 | 0.7 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60513 | |
| with crimped plates | G1/4 A = 0 mm excentrical | 2682015000 | CAD Data |
| with stainless steel crimped plates | G1/4 A = 0 mm excentrical | 61756 | |
Properties
특성
- M8 · max. torque 25 Nm
- G1/4 · max. torque 25 Nm
