에어스프링
FS 530-11 CI
FS 530-11 CI — 시리즈 C 에어스프링 (최소높이 51mm · 설치공간 400mm · 스트로크 124mm)

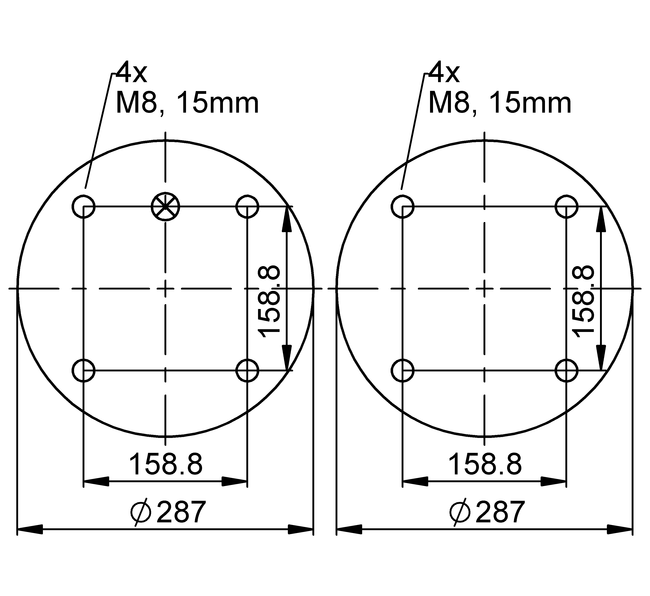

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- C
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 400
- 최대 스트로크 (mm)
- 124
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 15.2 | 20.1 | 26.5 | 31.6 | 36.9 | 42.2 | 10.0 |
| Spring rate c [N/mm] | 397 | 500 | 608 | 710 | 813 | 915 | 10.0 |
| Natural Frequency f0 [Hz] | 2.6 | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | 10.0 |
| Design height H: recommended 145mm, minimum 110mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 150 mm | 14.3 | 19 | 25 | 30 | 35 | 40 | 10 |
| H 130 mm | 17.8 | 23.7 | 30.5 | 36.3 | 42.7 | 49.1 | 9.4 |
| H 110 mm | 20.6 | 27.4 | 34.8 | 41.6 | 49 | 56 | 8.4 |
| H 90 mm | 22.8 | 30 | 38.1 | 46 | 53.9 | 61.6 | 7.1 |
| H 70 mm | 24.3 | 32 | 41.2 | 48.8 | 57.4 | 65.5 | 5.3 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60381 | |
| with crimped plates | G1/4 A = 79.4 mm excentrical | 61359 | CAD Data |
| with crimped plates | G3/4 A = 79.4 mm excentrical | 63205 | CAD Data |
| with stainless steel crimped plates | G3/4 A = 79.4 mm excentrical | 69427 | |
| with crimped plates | G1 A = 79.4 mm excentrical | 2681075000 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
- G1 · max. torque 50 Nm
- G1/4 · max. torque 25 Nm
- G3/4 · max. torque 50 Nm
